AMY-MS-0.4低壓快速切換裝置
在電力系統中根據負載類型分為“有源負載”和“無源負載”；有源負載：當系統發生短路時，可以向短路點提供短路電流，成為“有源負載”,如電動機、發電機等。無源負載：當系統發生短路時不向系統提供短路電流的負載，成為“無源負載”,如鹵素?zé)簟㈦娀t等。
無論是開路還是短路故障，對變頻器來說，都是致命的，其前端整流部分失壓或低壓，都不能給儲能電容器繼續充電，后端的逆變部分只能依賴電容器在電源故障前儲存的能噩繼續工作，事實證明，當變頻器前端電壓低于70%時，電容器儲能僅能維持變頻器滿負荷工18ms,之后就保護停機，因此，變頻器要求低于70%電壓的工況不得超過18ms。
開路故障時，電動機磁場衰減緩慢，機端電壓可以維持幾百毫秒以上；可在短路故障時，電動機磁場衰減時間常數只有30ms左右，90ms后恢復供電時，相當千電機群直接起動，二次沖擊電流接近最大值，因此，電動機要求供電故障時間越短越好。
開路故障時，有電動機剩余電壓支撐，—般可堅持幾百毫秒不跳；可短路故障時，線包維持的時間不大千20ms, 因此，要求供電故障時間不得超過20ms。
AMY-MS-0.4有源快速投切裝置采用超級電容或碳基電容電池作為儲能介質，通過DC/AC逆變器輸出與電網同步的AC380V或其它電 壓等級的交流電源，作為電網的短時備用電源。當電網出現“晃電”或短時停電時，通過渦流驅動真空 快速切換開關（切換時間<20ms) , 將用電敏感設備快速的切換至儲能單元供電，待電網恢復正常后，再切回電網供電，保證用電敏感設備在電網發生波動期間能夠正常工作，以避免造成重大經濟損失。
本裝置采用分布式、多點治理即就地治理，每臺裝置最大可帶敏感負荷 200kW/2 (5) s, 是目前治理電壓陡降的最有效、最經濟，且完全滿足I 、II類敏感負荷對供電電能質量持續性的要求的治理方式，適用千精密制造、半導體制造、汽車制造、鋼鐵石化及大型公共場所照明 等場所敏感負荷對供電電能質量持續性的要求。

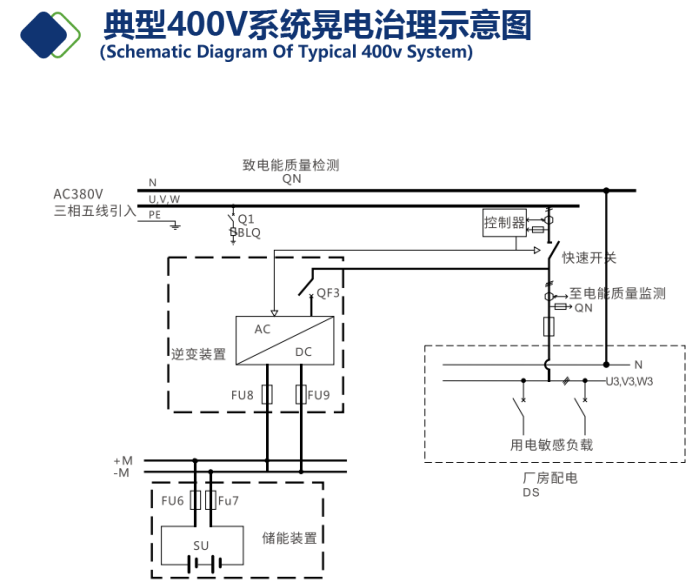

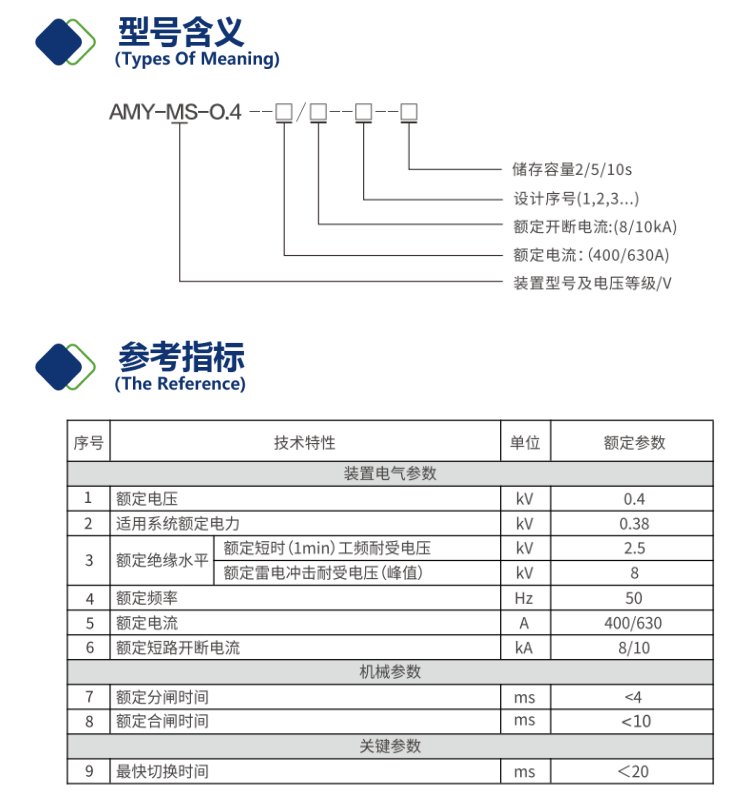

400V高速斷路器及切換控制器裝置 (AMY-MS-0.4) , 如上圖所示，它由切換裝置、逆變裝置、儲能裝置三個單元組成。
切換裝置由快速切換開關及切換控制器組成，工作邏輯快速切換開關閉合時流過正常工作電流，當出現晃電時在20ms內將敏感負載的電源從工作電源切除，切換控制器對逆變裝置發出供電命令，由逆變裝置對負載進行供電。
儲能單元儲存的能量通過DC/AC逆變器逆變?yōu)榕c電網同步的三相交流AC380V或其它電壓等級的電源，當電網發生“晃電”或短時故障時，短時給用電敏感負載供電。
儲能單元SU由碳基電容電池組組成，單節電池容量為1. 3AH,采用多節串并聯組成，單體電池間無需均衡，循環壽命達萬次以上且免維護，輸出可直接短路，溫度特性好，壽命長，可以滿足系統200kW/2(5)s 短時間、高倍率供電時間要求。
電網正常清況下，用電敏感設備由電網供電，本裝置通過電網給碳基電容電池充電并保持，同時逆變輸出與電網同步的交流AC380V或其它電壓等級的電源。當電網發生”晃電”或短時故障時，快速切換開關控制器通過對故障進行快速診斷，判斷故障是區內或區外故障。若故障為區外故障引起電壓陡降，控制器在1 ms內立即發出切換指令，快速切換開關在4 ms以?xún)?nèi)將用電敏感設備從電網斷開，切換控制器對逆變裝置發出供電命令，由逆變裝置對負載進行供電約2s或5s, 確保用電設備停電時間不超過20ms。若電網停電時間超過2s或5s, 則停機，待電網恢復正常后，用電敏感設備再切回電網供電；若故障為區內故障，則快速開關直接快速切斷故障支路，不切換不能把故障引入本設備中。

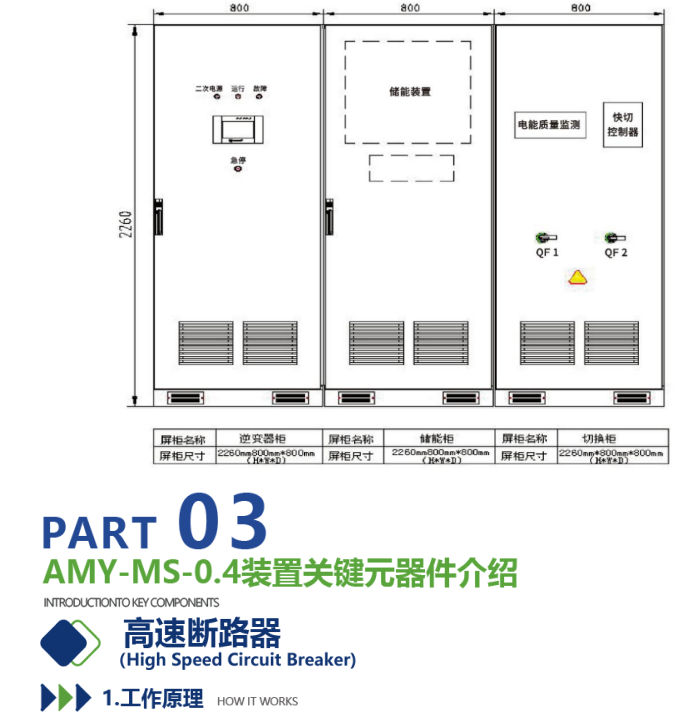

本裝置有2面或3 面屏組成，即1 面DC/AC逆變器屏、1面或2面儲能及快速切換屏，平面布置見下圖。
按照前文關于VSC“渦流驅動”快速斷路器的內容。
切換控制器可在工作電源系統發生短路故障或失電的1ms之內發出動作信號，實現兩路電源的自動切換。
當本支路以外或外網發生短路故障時，對電動機來說，本支路的電動機向短路點反饋電流較小，電壓大幅下降，以此來判定為區外短路，.可以進行切換。對變頻器的支路來說，電壓大幅下降，變頻器交流側電壓低千直流側母線電壓，該支路輸入電流為零，立即進行切換。
當本支路內部發生近區短路時，短路電流較大，電壓大幅下降，為區內短路。此時只能切斷支路，不能把發生短路的支路切換到備用電源上去。
通過對系統電流、電壓變化特征的分析，可以判斷系統故障類型，從而采取相應的投切策略。本公司研發的快速算法，能在短路電流上升1ms內完成對短路電流、母線電壓的計算，判斷內外網短路及電壓凹陷，并發出動作信號。對于有電動機的支路，控制器立即發出分
閘信號和切換信號，在第一個周波的過零點切斷短路電流，在20ms內完成將敏感負載從短路系統中切開、并切換到備用電源的操作。
對千有變頻器的支路，由千系統電壓下降到低千變頻器電容電壓，輸入電流為零，開關可在20ms內完成將變頻器從短路系統切開、并切換到備用電源上的操作。
正常運行時控制器檢測工作電源各相電壓，面板上顯示工作電源母線各相電壓和所控支路的負荷電流。若發現備用電源異常則閉鎖備用電源切換回路并報警，面板顯示故障狀態，輸出無源狀態，輸出無源開關量接點信號，并通過微機通訊系統向控制中心報告故障信息。
采用Rogowski線圈測量系統電流，具有動態范圍大，測量精度高的優點。且沒有電磁感應式電流互感器因存在的磁飽和問題。采用霍爾傳感器測量電壓。
采用16位高速、高精度AD轉換器，實現高分辨數據采集。大容量FPGA和32為高速浮 DSP 構成強大的運算能力，確保1ms內完成短路電流計算、電流過零點預測、電壓凹陷計算。
控制單元采用快速測控技術運算速度快，精度高。電子器件經過嚴格篩選，電子線路經過優化設計，抗干擾能力強，動作可靠性高。
HN系列雙向變流器／逆變器是根據儲能電站的需要開發的新—代電源產品。該產品采用高質量元器件和先進的DSP數字處理芯片，性能穩定；總電流諧波畸變率＜±3%,整機效率高達97%。該電源具有過欠壓保護、過欠頻保護、過流保護、短路保護、過載保護、過溫保護、防孤島保護、功率翻轉保護等完備的保護功能，確保系統、蓄電池和公共電網最大的運行安全。

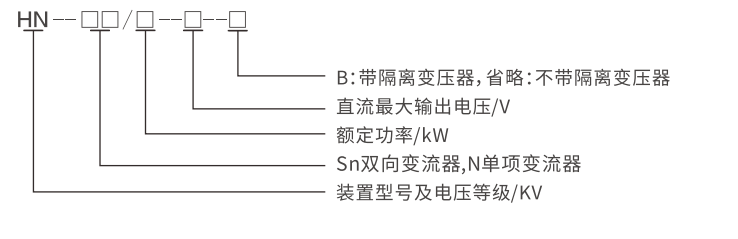

產品原理框圖如下圖所示：

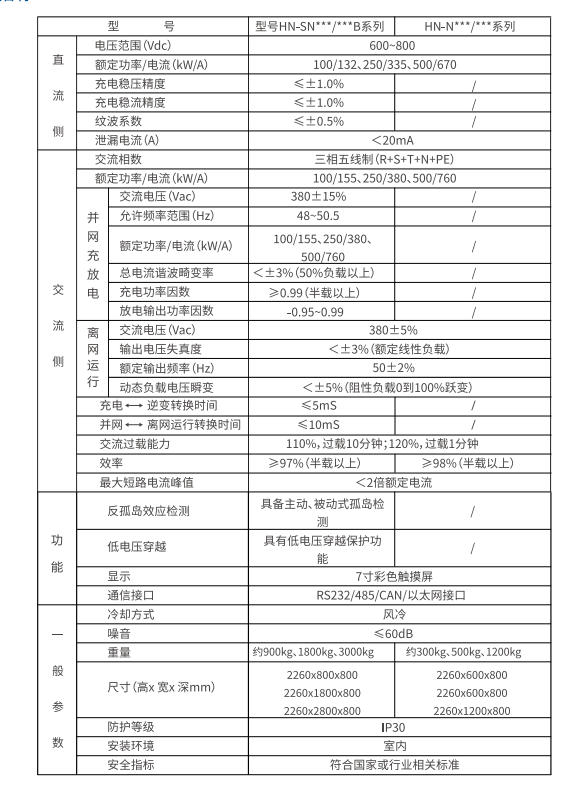

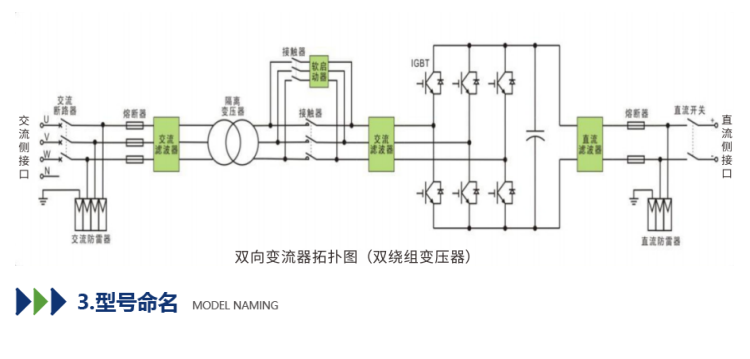

1.具有并網運行模式和離網運行兩種模式，并可以在兩種模式之間進行快速切換，滿足用戶在實際運用中的不同需求。
具有各種完備的保護功能，如過欠壓保護、過欠頻保護、過流保護、短路保護、過載保護、過溫保護、防孤島保護、功率翻轉保護等等，
2.確保系統、蓄電池和公共電網最大的運行安全。
3.采用了—系列硬件和軟件優化措施，使得設備本身的功耗很小，轉換效率可以達到97%以上（半載以上），節能性能優異。
4.采用先進優異的軟件算法和硬件拓?fù)浣Y(jié)構，因 此并網運行對電網產生的諧波污染很小，電流諧波畸變率＜±3%(半載以上）。
5并網運行可根據遠程指令或本地設定，向電網注入無功功率 ，使得并網功率因數可在-1-1之間可調，實現對電網的無功補償。
6.輸入功率因數高，電磁兼容性能好。充電功率因數≥0.99(半載以上），放電輸出功率因數0.95-0.99。
7預留并聯接口，可以擴容至MW級換流器。
8具有各種通訊接口，包括RS232/485/CAN/以太網接口等等，可以滿足不同監控通訊方式的要求。
9. 離網運行狀態下，能夠產生高質量的交流電能，滿足用電負荷對電能質量的要求。
