AMY-ZXG智能消弧消諧及過電壓保護裝置

中性點非直接接地系統，形成弧光接地過電壓的基礎是間歇性電弧。當中性點非直接接地系統發生單相間歇性弧光接地（以下簡稱“弧光接地")故障時，由千電弧多次不斷的熄滅和重燃，導致系統對地電容上的電荷多次不斷的積累和重新再分配，在非故障相的電感電容回路上引起高頻振蕩過電壓。

對千架空線路，過電壓幅值—般可達3.1-3.5倍相電壓。以電纜線路為主的供電網絕緣擊穿或電弧高頻電流過零點電弧無法熄滅的可能性大大提高，電纜線路弧光接地時，非故障相的過電壓可達 4- 7倍。高幅值的過電壓加劇了電纜等固體絕緣的積累性破壞，同時弧光接地過電壓還將導致PT燒壞或保險熔斷，更為嚴重的將導致避雷器爆炸。

解決弧光接地問題早些時候采用的是改變系統中性點接地方式，利用小電阻接地，犧牲供電可靠性來解決弧光接地；后來發展為采用消弧線圈原理，利用電感和電容的電壓電流特性不同，采用電感電流來補償電容電流，由千弧光接地為高頻量，所以按工頻設計的消弧線圈無法補償高頻電流，相反由千線圈的 接入還將產生許多副作用，比如：選線不準，容易產生諧振，傳遞過電壓等等。

AMY-ZXG智能消弧消諧及過電壓保護柜（以下簡稱消弧柜）適用于3-35kV三相非直接接地電力系統中，用來對各類過電壓的限制，以提高電網運行的安全性和供電可靠性。

當系統發生單向弧光接地故障時，消弧柜能在30ms內投入故障相的真空接觸器，故障相電壓降到零，故障點的電弧隨之熄滅，消弧柜發出動作信號。若用千架空路線，可設定經4-5s真空接觸器自動斷開。如為瞬時性故障，則系統恢復正常運行；如為永久性故障，真空接觸器再次投入并不再斷開，起到永久限制過電壓的作用。對于此種用途訂貨時需作說明。當系統故障線路切除后，需人工通過復位按鈕或遠方控制使消弧柜自動恢復正常狀態。

由于各種原因造成的消弧柜動作后通過消弧柜兩相接地短路時，高壓限流熔斷器在1-2ms內將消弧柜內的接地點快速切除，防止發生兩相短路的后果，不會影響系統正常運行。

當系統發生單相金屬性接地時，消弧柜發生金屬性接地報警信號，并顯示故障相別。當電壓互感器熔斷時，消弧柜發出PT斷線報警信號，并顯示故障相別。

當系統發生內部過電壓和大氣過電壓，有YZQ將過電壓限制到設備絕緣允許的水平。系統發生單相弧光接地故障時，消弧柜動作后可將非故障相的弧光接地過電壓限制到線電壓的安全水平。

消弧柜中的電壓互感器，可以向其他知識儀表和繼電保護裝置等提供二次電壓信號。

消弧柜配詈了RS485接口,可以通過總線實現數據遠傳。

消弧柜可以記錄20次故障時間發生的時間、裝置動作狀態和相關事故參數。

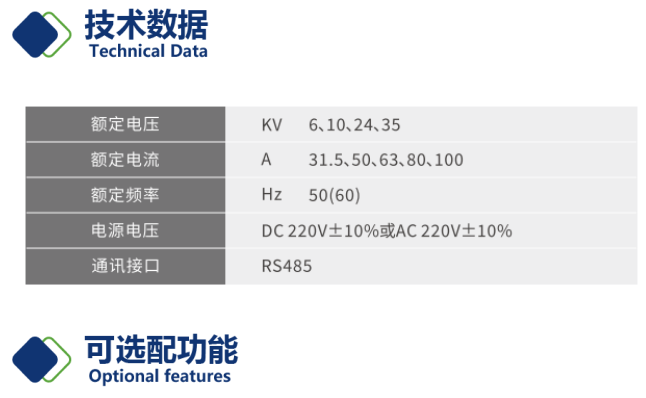

1、開關狀態顯控裝置具有一次模擬圖、帶電顯示，分合閘狀態指示 ，接地開關指示、儲能指示、手車位置指示、語音防誤提示、溫濕度數值顯示、RS485遠程通訊接口等多項功能。

2、消弧柜還可以加裝—次消諧、二次微機消諧裝置 ，以限制諧振過電壓。

3、消弧柜可以加裝小電流選線裝置，實現自動選線功能。使弧光接地時的選線準確大大提高。

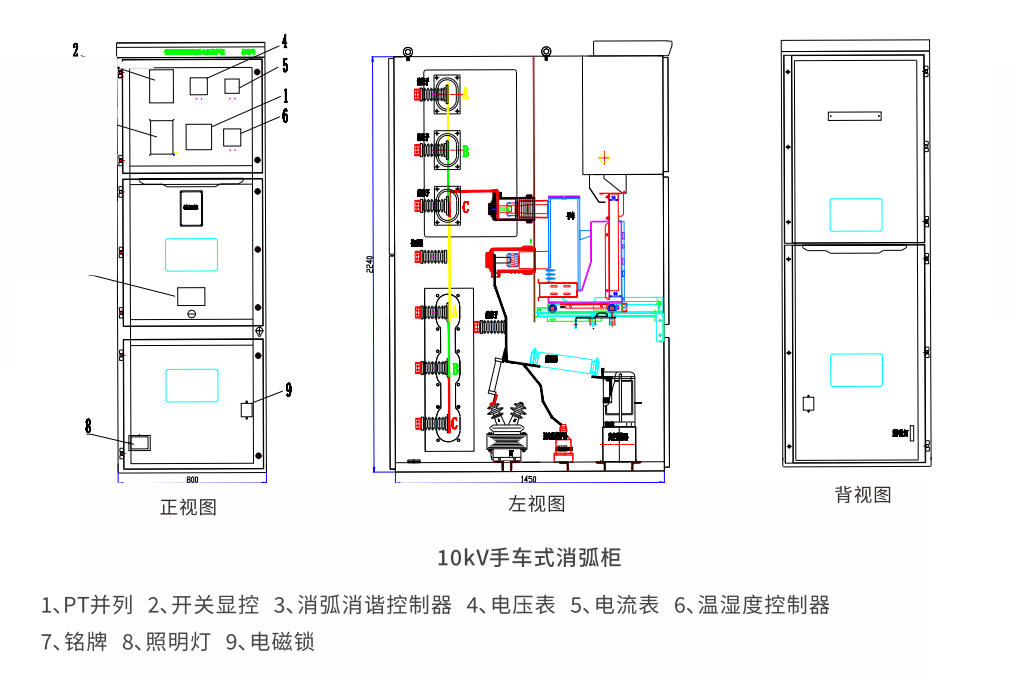

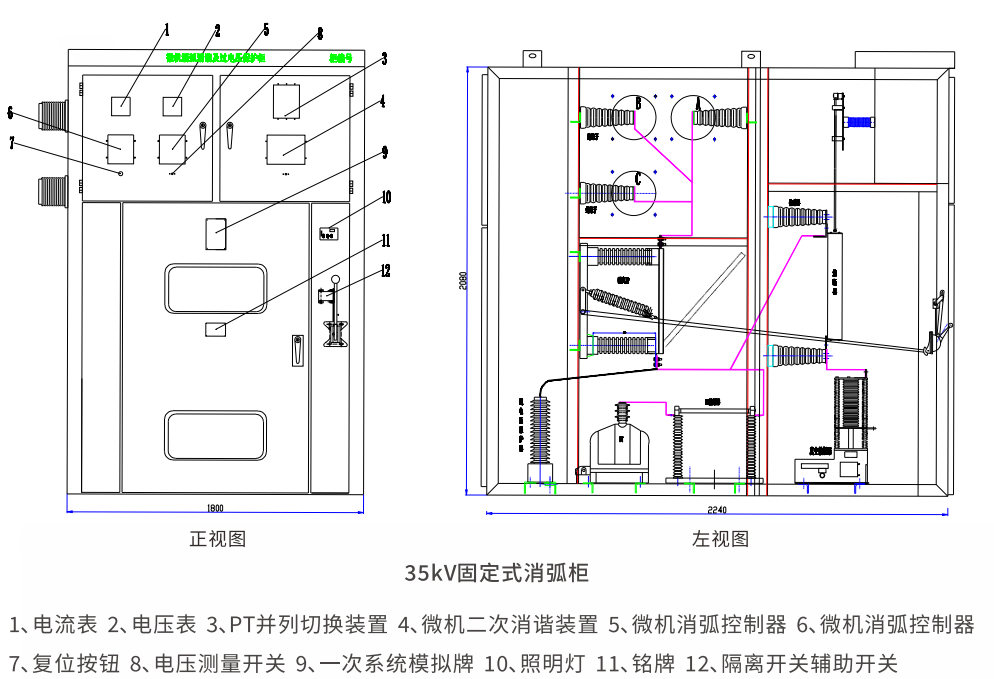

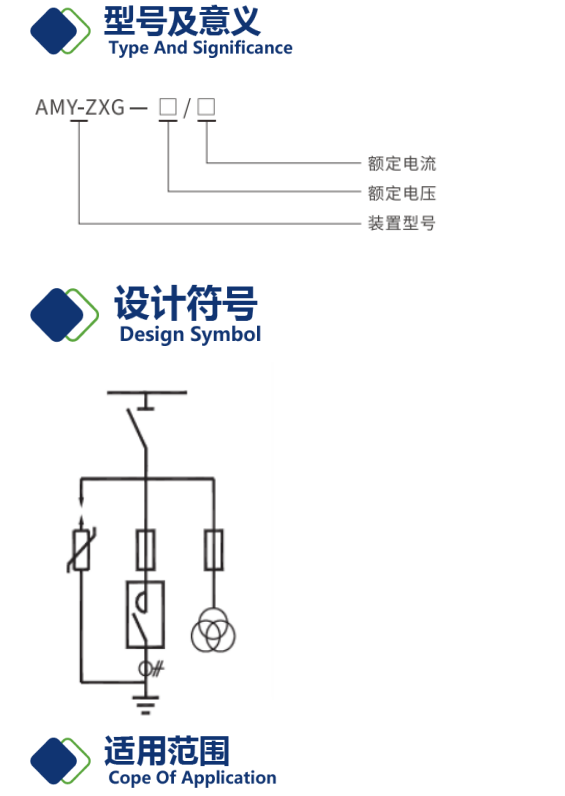

1、消弧柜適用于3-35kV中壓電力系統。

2、消弧柜適用于中性點不接地、中性點經消弧線圈接地的電力系統。

3、消弧柜適用千電纜線路為主的電網，電纜與架空線路的混合電網以及架空線路為主的電網。
